Rychlý čtyřkanálový záznamník napětí - MCR-4V
Datalogger MCR-4V je čtyřkanálový bateriově napájený záznamník napětí.
Až čtyři jednotky mohou být navzájem propojeny a vytvořit tak záznamník schopný současně měřit a zaznamenávat až 16 vstupních kanálů.
Schopnost velmi rychlého záznamu dat (od 2ms při měření jediného kanálu, 10 ms při měření 4 kanálů).
Možnost definovat vlastní konverzní funkce (např. převod napětí na tlak) a grafickou podobu jednotek (např. µS).
Přenos naměřených dat pomocí USB rozhraní nebo prostřednictvím paměťové SD karty.

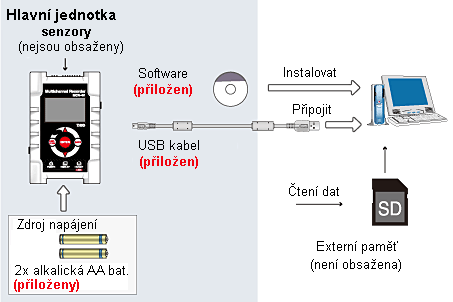

Součástí dodávky je i obslužný software.

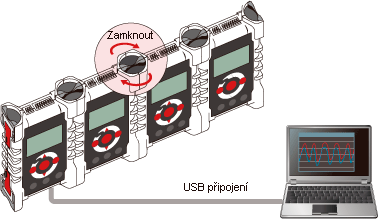

Současný záznam až 16 kanálůMůžete spojit až 4 jednotky najednou a měřit současně až 16 kanálů. Můžete spojit navzájem jednotky MCR-4V i MCR-4TC.
Pracuje na 2 alkalické AA baterie nebo USB napájeníSpeciální návrh elektroniky umožňuje, aby tento datalogger pracoval pouze na 2 alkalické AA baterie, takže měření a záznam je možný, i když je externí napájecí nedostupné. Stejně tak může být použito napájení přes USB rozhraní (napájecí adaptér nebo připojení k PC).
Velkokapacitní paměťDatalogger je vybaven pamětí o velké kapacitě, umožňující uložení až 480 tisíc naměřených hodnot v dataloggeru MCR-4V a dokonce 960 tisíc hodnot v dataloggeru MCR-4TC.

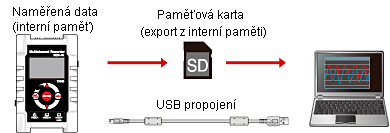

Automatický export dat na externí paměťovou SD kartuAby se zabránilo ztrátě cenných dat i během zaplnění interní paměti, je možné automaticky exportovat data na paměťovou SD kartu povolením funkce "Auto Data Export". Tato funkce umožňuje kontinuální záznam během dlouhého měření dokonce i během měření s krátkým intervalem. Bezchybná funkčnost je prověřena s paměťovými kartami o kapacitách 2GB až 32GB od firem Sandisk, Transcend, PMY či Lexar.

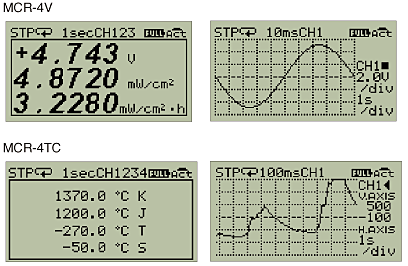

Kontrola dat v reálném časeBěhem měření můžete kontrolovat měřená data na displeji, který můžete přepnout mezi numerickým zobrazením a grafickým zobrazením.
Snadné ovládání dotykovým panelemVybaven snadno použitelným dotykovým panelem (touch panel) pro nastavení funkcí dataloggeru.
Elektrická izolace mezi jednotlivými kanályVzájemná izolace mezi kanály MCR-4V umožňuje měření signálů o rozličných potenciálech.
U dataloggeru MCR-4TC mohou být termočlánky vodivě připojeny k měřenému objektu (není nutné použití izolovaných sond).
Rychlá a přesná měření (MCR-4V)Datalogger umožňuje rychlá měření (s intervalem až 2 ms) při vysoké přesnosti (rozlišení 10 µV). Během nastavení volíte, jestli požadujete měření okamžité hodnoty nebo průměrované hodnoty.| Počet kanálů | Nejkratší interval záznamu
|
|---|
| 1 kanál | 2 ms
| | 2 kanály | 5 ms
| | 4 kanály | 10 ms
|

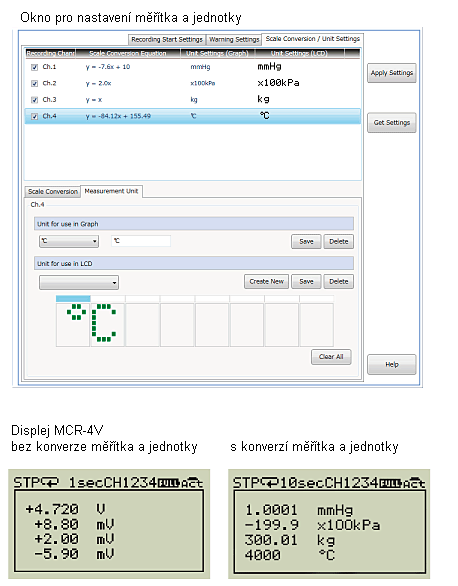

Jednotky a konverzní funkce měřené veličinyMůžete převést měřené vstupní napětí na uživatelem očekávaný rozsah a jednotku. Pokud chcete použít jednotku, která se nedá vyjádřit pomocí běžných symbolů nebo znaků, můžete si je nadefinovat pomocí bodové matice.
Funkce předehřátíMůžete ušetřit energii baterie použitím funkce, která zapne napájení senzoru uživatelem stanovenou dobu před zahájením měření a vypne po dokončení měření. Funkce může být použita k zapnutí osvětlení, k včasnému stabilizování elektroniky, pro řízení zátěže baterie či předehřátí senzoru.
Připojení různých typů termočlánků (MCR-4TC)Datalogger umožňuje měření termočlánků typu K, J, T, S a R. Každý vstup může mít jiný typ termočlánku. V závislosti na typu termočlánku můžete měřit široký rozsah teplot od -270°C do 1760°C.
Technické parametry| Produkt | MCR-4V
|
|---|
| Měřicí kanály | 4 napěťové
|
|---|
| Vstupy | Diferenciální vstupy, každý kanál izolovaný, skenovací metoda
|
|---|
| Vstupní impedance | cca 1,1 MΩ
|
|---|
| Vstupní frekvence | DC 100 Hz
|
|---|
| Měřicí rozsah | ±300 mV, ±1,5 V, ±6 V, ±24 V, Auto
Maximální vstupní napětí: ±50 V
|
|---|
| Přesnost | Při zapnutém 50-60 Hz filtru:
±300 mV: ±(0,3 % + 0,06 mV)
±1,5 V: ±(0,3 % + 0,3 mV)
±6 V: ±(0,3 % + 0,6 mV)
±24 V: ±(0,3 % + 2,4 mV)
Auto: Podle aktuálního rozsahu
|
|---|
| Rozlišení | Zapnutý 50-60 Hz filtr: 0,01 mV
Vypnutý 50-60 Hz filtr: 0,1 mV
|
|---|
| Funkce předehřevu | Povolený rozsah napětí: 3 až 24 V (externí zdroj napětí)
Maximální proud: 1,0 A
|
|---|
| Metoda měření | Okamžitá, průměrná, průměrná jemná
|
|---|
| Interval měření | 2, 5, 10, 20, 50, 100, 200, 500 ms
1, 2, 5, 10, 15, 20, 30 s
1, 2, 5, 10, 15, 20, 30, 60 min
(Minimální interval závisí na počtu měřených kanálů, rozsahu měření a nastavení 50-60 Hz filtru)
|
|---|
| Kapacita paměti | Při měření 1 kanálu: max. 480.000 záznamů/kanál
Při měření 2 kanálů: max. 240.000 záznamů/kanál
Při měření 3 kanálů: max. 160.000 záznamů/kanál
Při měření 4 kanálů: max. 120.000 záznamů/kanál
Dokud není kapacita paměti zaplněna, je možné odstartovat další měření až 30-krát.
|
|---|
| Režim záznamu | Nekonečný (při zaplnění paměti se přepisují nejstarší hodnoty)
Jednorázový (Při zaplnění paměti se záznam ukončí)
|
|---|
| Metoda odstartování měření | Okamžitý start nebo Programovaný start (konkrétním dataloggerem nebo skupinou)
|
|---|
| Signál ukončení měření | Zapnuto/Vypnuto
|
|---|
| Skupinový záznam | Současné měření až ze 4 jednotek (16 kanálů)
(je možné spojit MCR-4V i MCR-4TC)
|
|---|
| Komunikační rozhraní | USB
|
|---|
| Doba přenosu dat | Doby přenosu přes USB při plné paměti:
- během měření (při intervalu měření 2 ms): cca 3 minuty a 30 vteřin
- při zastaveném měření: cca 1 minuta a 30 vteřin
- z podřízené jednotky: cca 4 minuty a 30 vteřin
|
|---|
| Externí paměť | Paměťová karta SD nebo SDHC (pro manuální nebo automatický export dat)
|
|---|
| Napájení | 2 ks AA alkalická baterie (lze použít i AA Ni-MH akumulátory), USB konektor (5 V, 250 mA)
|
|---|
| Životnost baterií | Cca 4,5 až 150 dní (s AA alkalickými bateriemi)
Životnost baterie závisí na více vlivech včetně intervalu měření, kapacitě baterií nebo zapnutí 50-60 Hz filtru. Odhad v žádném případě není zárukou životnosti baterie.
|
|---|
| Připojovací svorky | Bezšroubové svorky
Drát: Φ 0,32mm až 0,65mm (AWG 28 - 22)
Licna: 0,08mm2 až 0,32mm2 (AWG 28 - 22), Φ ≥0,12 mm
Délka odizolování: 9 až 10 mm
|
|---|
| Izolace | CH1, CH2, CH3, CH4, USB, a předehřev jsou izolované (svorky baterií nejsou izolované od CH1-CH4).
Maximální napětí na CH1-CH4: ±50 V
Izolační odpor: minimálně 50 MΩ (DC ±250 V)
|
|---|
| Rozměry | V 120 mm x Š 75 mm x H 32 mm
|
|---|
| Hmotnost | 190 g (včetně baterií)
|
|---|
| Prostředí | Pracovní teplota: 0 až 50°C
Vlhkost: do 90 %RH (nekondenzující)
|
|---|
| Příslušenství v balení | 2 ks AA alkalická baterie, USB komunikační kabel (US-15C), software (CD-ROM), kryt slotu paměťové karty, uživatelský manuál
|
|---|
|
